前两次打造了所谓MAC Pro DIY的电脑,一台风冷,一台水冷,但始终不满意,这次结合前两次的经验,优化了设计,兼顾成本、美观,再次打造了一台水冷机。
设计效果图:

规格特点:
1、尺寸:压缩到极致,外径180mm,高度280mm,比上两次分别缩小外径20、10mm,别小看这10mm,在桌面上的效果更加精致、协调,像一件工艺品,摆放在桌面上一定也不唐突。
2、水冷系统:精心设计的底座,这次集成了水路和水泵,水泵采用了一款Alphacool DC-LT的小水泵,扬程不高,但对于本机的的水冷系统还是够用。
3、电源:考察了一圈电源,1U尺寸限制,布线太麻烦;DC电源对砖头一样的适配器无爱。后来脑洞大开,选用了200W的LED开关电源+150W DC直插电源的组合方案,布线简单、方便,尺寸也比较合适。
4、成本控制:上次的水冷版机壳+电源+水路的成本不算不知道,一算下来近3000,只能说是不惜成本的打造。这次大量使用型材和易加工的亚克力材料,成本下来机壳+电源+水路在1300左右,基本能够接受。

打造过程
工具大全

小水泵


电源 :200W 12V开关电源作为DC输入,150W DC直插给主板、显卡、磁盘供电,直接引一组12V给CPU供电,满足整个平台的功耗。
开关电源尺寸208x59x31,能找到的最小电源了。


亚克力组件,激光切割


上盖、底座,底座集成加工了散热翅和循环水路,结构精心布局,兼顾功能和美观


亚克力水盖,花了很大心思设计滴


水路组装效果


不锈钢支撑固定,电源上去了。

用了3根不锈钢圆棒,起整个支撑作用,中间连接是10mm的亚克力构架,整个结构强度不错,而且看着还比较美观


主板固定,量好水管长度,用快拧头连接

显卡连接还是用的定制连接线,50mm的短线,对显卡供电和性能无影响

显卡上了冷头
PS:这次本来买了一款亚克力透明冷头,但是安装孔距与GTX750TI的位置不匹配,尝试用转接部件连接,但是与GPU核心的贴合有问题,散热不好,只能先用回以前购买的老水冷头。某宝看了一下,亚克力的符合孔距的水冷头也有,下次买入再更换,好加入灯光效果。
显卡的选择:目前推荐选择GTX750TI公版,不用外接电源,而且是带排IO;带6Pin电源的也能用,但Pin口方向需要和PCB方向一致(侧开的会造成电源插头超高),映众有款超频版就是这种。我这款显卡改造了一下,拆了超高的双排DVI接口,6pin电源位置引了2根线。显卡的长度最高支持190mm。

显卡安装效果

注水。注水口设计在底部,方便以后加水。从底部注水时,先开机让水泵转动,然后分几次注水,每次时间在20秒左右。因为此时CPU和显卡没有水流经过,为了防止CPU过热,要选择多次短时间注水,同时也方便气泡排出。
注水基本满后可以让机器倒置运行几分钟,然后看水位情况补水,要让水路中的水比较充分少气泡,可以在以后让机器长时间运行后,再不断补充水液。


水路完成和灯光效果

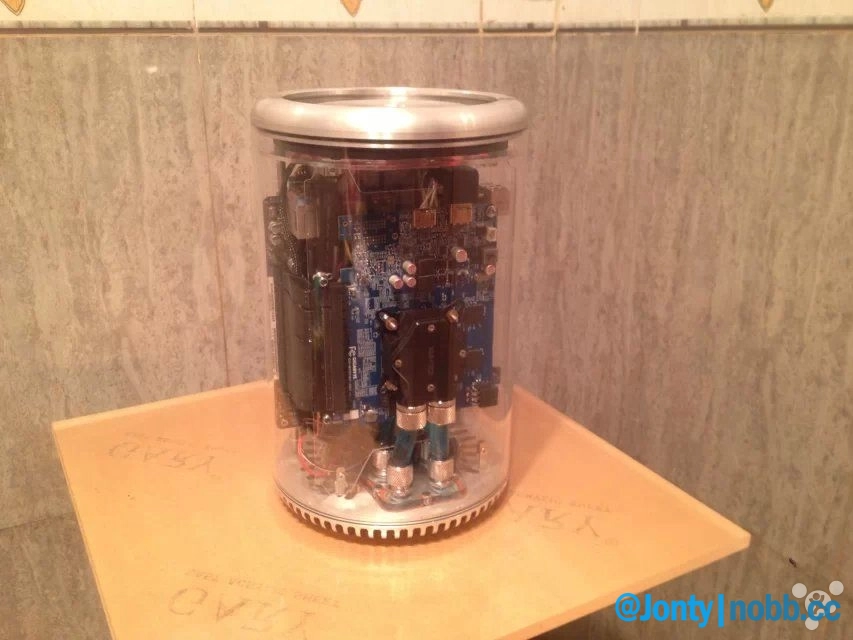

组装完成效果

水路特写

底部特写
底座因为加工编程问题,表面过切了,有点影响外观,下次改进。中间的密封螺钉也加工错了,不得已自己配了一个,原计划是使用成品水堵头的。
后面的电源接口是临时接出的,下次加工会和后IO一起固定

夜晚效果1

夜晚效果2

以下是温度测试
水泵全速是3400转,感觉比较吵,还好底座设计了减震胶条,全速的声音也不是不能接受。为了静音,在BIOS中把水泵转速调到50%(2000转),顶部风扇转速调到60%(1200转),夜深人静时候的噪音能够接受,以下测试均在此条件下测试,室温15度左右。

鲁大师压力测试温度

GPU满载,甜甜圈测试

系统满载10分钟,CPU和GPU均处在100%满负荷条件下

有朋友质疑电源功率,满载条件下的功率测试,不到150W,E3和GTX750TI的功耗都比较出色。
